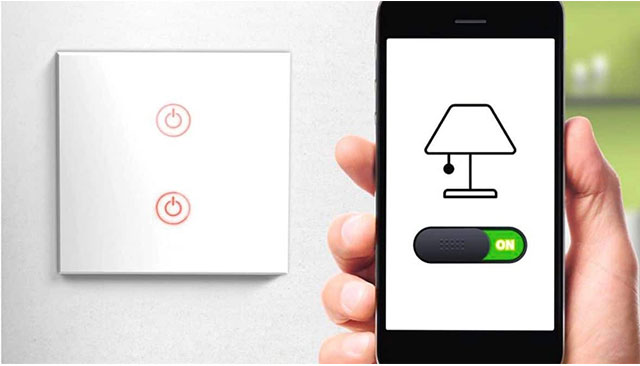

Los interruptores inteligentes han revolucionado la forma en que controlamos la iluminación en el hogar. A diferencia de los interruptores convencionales, estos dispositivos permiten encender, apagar o programar luces desde una aplicación en el celular, por comando de voz o incluso desde cualquier parte del mundo. Pero para que funcionen correctamente, los modelos actuales requieren una conexión con neutro, y este detalle es clave al momento de hacer la instalación.
¿Por qué ahora se necesita el cable neutro?
Antes, muchos interruptores simplemente interrumpían la fase (la línea que lleva la energía) para encender o apagar una luz. Sin embargo, los interruptores inteligentes necesitan estar alimentados todo el tiempo, incluso cuando las luces están apagadas, porque deben mantenerse conectados al WiFi y a sus funciones internas.
Por esta razón, requieren un cable neutro, que es el que permite cerrar el circuito y entregar alimentación constante al dispositivo. Este cambio se basa en lo que conocemos como la ley de la iluminación moderna, que busca que la toma de decisiones (como encender una luz) ya no se haga mecánicamente con un corte, sino electrónicamente por el propio dispositivo.
Materiales necesarios
Antes de comenzar, asegúrate de contar con lo siguiente:
- Interruptor inteligente compatible con neutro.
- Cableado eléctrico (fase, retorno y neutro).
- Caja eléctrica para empotrar (si no se reutiliza la existente).
- Buscapolos o multímetro para identificar cables.
- Destornillador y alicates.
- Cinta aislante.
Verifica si hay cable neutro en la caja del interruptor
En algunas viviendas, sobre todo en instalaciones más antiguas, ya se cuenta con el cable neutro dentro de la caja del interruptor. Por eso, lo primero que debes validar es si el neutro ya está presente. Esto te evitará trabajos adicionales.
Sin embargo, en instalaciones modernas, lo más común es que solo bajen la fase y el retorno desde la luminaria (2 cables), y que el neutro esté únicamente en el techo. En ese caso, lo que se tiene que hacer es bajar un nuevo cable neutro desde el punto de luz hasta la caja del interruptor. Para ello, es necesario hacer un pasado de cable a través de la misma canalización existente, asegurándose de que sea seguro y cumpla con las normas.

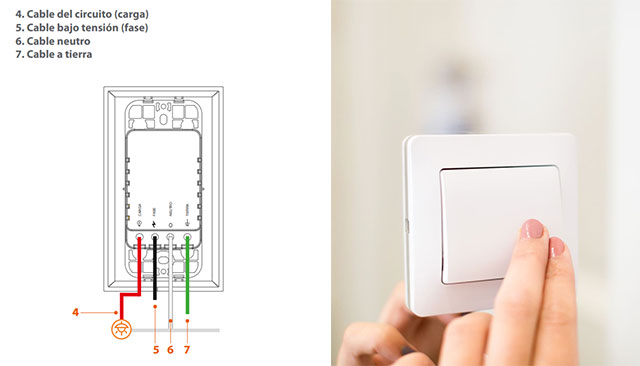

Esquema de conexión del interruptor inteligente con neutro
A continuación, te muestro un diagrama básico para que entiendas cómo debe hacerse la conexión. Puedes hacer clic en la imagen para ampliarla si lo deseas:
-
-
Corta la energía eléctrica desde el tablero general.
Antes de cualquier manipulación, asegúrate de que no haya corriente en la zona donde vas a trabajar. Puedes usar un buscapolos o multímetro para confirmar.
-
-
Verifica si el cable neutro está en la caja del interruptor.
En muchas viviendas ya se ha considerado el cable neutro en la caja del interruptor. Si es así, puedes continuar directamente con la instalación.

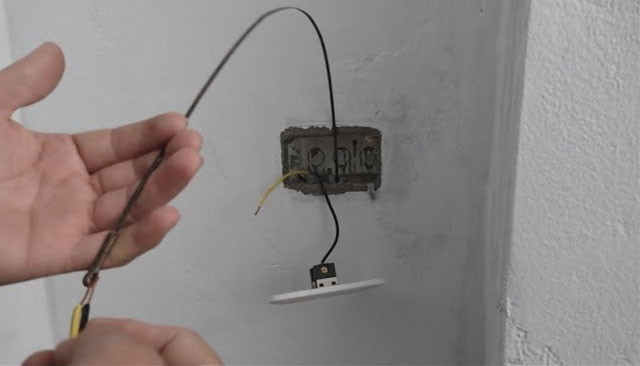

Si no existe el neutro, debes bajarlo desde la luminaria: con una wincha pasacables, lleva un conductor desde la caja octogonal (techo) hasta la caja del interruptor. El neutro se toma del mismo punto donde se conecta la luminaria.
-
Conecta los terminales del interruptor inteligente según el esquema.
Casi todas las marcas siguen el mismo principio de conexión que se muestran en la imagen, toma en cuenta el modelo de conexion. Adiconal a ello todas las marcas cuentan consus rotulo para no cometer errores al conectarlos. -
Enciende la energía y configura la red WiFi.
Una vez conectados los cables, vuelve a energizar el circuito. Luego descarga la app indicada por el fabricante (como Smart Life, Tuya, Alexa, etc.) y realiza la vinculación del interruptor con tu red WiFi y dispositivo móvil.
Conclusión
La instalación de un interruptor inteligente con neutro es un paso hacia un hogar más moderno, cómodo y eficiente. Aunque requiere una pequeña adaptación del cableado tradicional, los beneficios en funcionalidad y control remoto lo hacen totalmente recomendable. Y si necesitas asesoría o instalación profesional, recuerda que contamos con servicio de electricista a domicilio, listo para ayudarte a convertir tu hogar en un espacio más inteligente.
