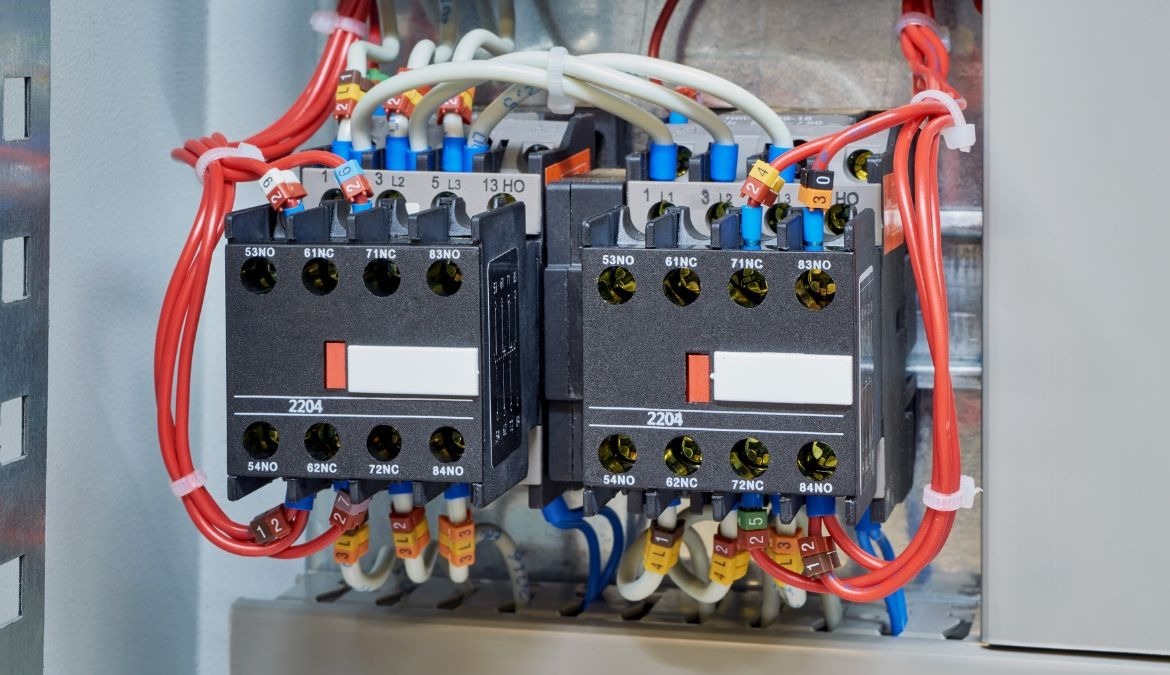

Un contactor es un componente eléctrico fundamental en el mundo de la automatización y el control de circuitos eléctricos. Estos dispositivos desempeñan un papel crucial en la gestión y regulación de la corriente eléctrica, lo que los convierte en una parte esencial de diversas aplicaciones industriales y comerciales. En este artículo, exploraremos qué son los contactores, cómo funcionan, sus partes principales, sus aplicaciones y su importancia en el mundo de la electricidad y la automatización.
¿Qué es un Contactor?
Un contactor es un dispositivo electromagnético diseñado para establecer y cortar la corriente eléctrica en un circuito de forma remota. A diferencia de los interruptores convencionales, los contactores son capaces de manejar corrientes eléctricas elevadas y están diseñados para operaciones repetitivas. Por lo tanto, se utilizan comúnmente en aplicaciones que requieren la apertura y cierre frecuente de circuitos, como en sistemas de control de motores, sistemas de iluminación y equipos industriales.
Cómo Funcionan los Contactores
Un contactor funciona mediante un principio básico de electromagnetismo. Un contactor consta de dos partes principales: una bobina y un juego de contactos. La bobina está conectada a una fuente de corriente continua o alterna y, cuando se energiza, crea un campo magnético. Este campo magnético atrae el juego de contactos, que normalmente está abierto. Cuando los contactos se cierran, se permite que la corriente fluya a través del circuito. Cuando la bobina se desenergiza, los contactos se abren y cortan la corriente.
Este proceso es esencial para controlar dispositivos eléctricos y motores a distancia. La capacidad de cortar y establecer circuitos de alta corriente de manera segura y confiable es lo que distingue a los contactores de otros interruptores más simples.
Partes de un Contactor
Los contactores constan de varias partes clave:
- Bobina: Es la parte que se energiza para crear el campo magnético que acciona los contactos.
- Contactos Principales: Estos son los contactos que se abren o cierran para controlar el flujo de corriente en el circuito.
- Contactos Auxiliares: Son contactos secundarios utilizados para funciones de control, como señalización, monitoreo y seguridad.
- Carcaza o Caja: Es la estructura externa que protege y aísla las partes internas del contactor.
- Resortes: Los resortes ayudan a mantener la presión sobre los contactos para asegurar una conexión segura.
Aplicaciones de los Contactores
Los contactores se utilizan en una amplia variedad de aplicaciones, algunas de las cuales incluyen:
- Control de Motores: Los contactores son fundamentales para arrancar, detener y controlar la velocidad de motores eléctricos en aplicaciones industriales y comerciales.
- Sistemas de Iluminación: Se utilizan en la gestión de sistemas de iluminación en edificios comerciales y residenciales.
- Calefacción y Aire Acondicionado: En sistemas HVAC, los contactores son esenciales para controlar compresores y ventiladores.
- Equipos Industriales: En maquinaria industrial, los contactores se emplean para controlar y proteger equipos y procesos.
- Distribución de Energía: Se utilizan en tableros de distribución para gestionar el flujo de energía eléctrica en instalaciones eléctricas.
[adinserter block=»2″]
Preguntas frecuentes sobre contactores
¿Qué son los contactores modulares?
Los contactores modulares son dispositivos eléctricos compactos diseñados para montarse en rieles DIN, comunes en tableros eléctricos, ofreciendo facilidad de instalación y ahorro de espacio. Son versátiles, adecuados para diversas aplicaciones, poseen contactos auxiliares, opciones de voltaje y corriente, y son fiables en operaciones frecuentes, lo que los convierte en una solución conveniente para el control de circuitos eléctricos en aplicaciones residenciales, comerciales e industriales.
¿Cuál es la diferencia entre un relé y un contactor?
Ambos dispositivos son interruptores controlados por una señal eléctrica, pero los contactores están diseñados para controlar cargas de alta potencia, mientras que los relés se utilizan para cargas de baja potencia o señales. Los contactores son más robustos y están diseñados para operaciones frecuentes.
¿Cuál es la diferencia entre contactos principales y auxiliares?
Los contactos principales se utilizan para controlar la carga eléctrica principal, mientras que los contactos auxiliares se emplean para funciones secundarias, como señalización, monitoreo y protección del circuito.
¿Qué es un contactor NC y uno NO ?
Un contactor NC tiene contactos que están cerrados en estado de reposo y se abren cuando la bobina se energiza. Un contactor NO tiene contactos que están abiertos en estado de reposo y se cierran cuando la bobina se energiza.
¿Cuál es la diferencia entre un contactor monofásico y trifásico?
Un contactor monofásico se utiliza para cargas de un solo fase, como electrodomésticos. Un contactor trifásico se utiliza para cargas trifásicas, comunes en aplicaciones industriales y motores más grandes.
¿Cómo selecciono el contactor adecuado para mi aplicación?
La elección del contactor adecuado depende de factores como la carga eléctrica, el voltaje, la frecuencia, la corriente de carga, el tipo de carga (resistiva o inductiva), la durabilidad y el entorno de la aplicación. Es importante consultar las especificaciones del fabricante y las normativas aplicables.
¿Cuál es la importancia de los contactores en la automatización industrial?
Los contactores son esenciales en la automatización industrial, ya que permiten el control seguro y eficiente de motores y otros dispositivos eléctricos. Son parte integral de sistemas de control que gestionan procesos industriales y maquinaria.
¿Los contactores generan arcos eléctricos al abrir o cerrar?
Sí, al abrir o cerrar, los contactores pueden generar arcos eléctricos debido a la separación o el contacto de los contactos. Por esta razón, a menudo se utilizan sistemas de extinción de arcos o contactos específicos para minimizar el desgaste y prolongar la vida útil del contactor.
¿Cuáles son las consideraciones de seguridad al trabajar con contactores?
Es importante seguir las normativas de seguridad eléctrica al trabajar con contactores. Esto incluye desenergizar los circuitos antes de realizar mantenimiento, utilizar equipo de protección personal, y seguir las recomendaciones del fabricante para una operación segura.
Conclusión
Los contactores son componentes cruciales en el control de circuitos eléctricos. Su capacidad para manejar corrientes elevadas y su funcionamiento electromagnético los convierten en elementos fundamentales en aplicaciones industriales y comerciales. Comprender cómo funcionan y dónde se utilizan es esencial para garantizar la eficiencia y seguridad en diversos sistemas eléctricos y de automatización. En resumen, los contactores son los interruptores de alto rendimiento que mantienen el mundo de la electricidad en movimiento.
