¿Te has preguntado cómo encender una luz desde tres puntos diferentes?, Este sistema es muy práctico y se utiliza comúnmente en dormitorios, pasillos largos o escaleras. En este artículo, te explicamos el esquema de conexión eléctrica con conmutadores y un interruptor cruzado, para que entiendas cómo funciona el encendido de una luz desde tres lugares distintos.
¿Qué necesitas para esta instalación?
Para realizar este tipo de conexión de luz desde tres puntos, se requieren:
- 2 interruptores conmutadores (también llamados de dos vías).

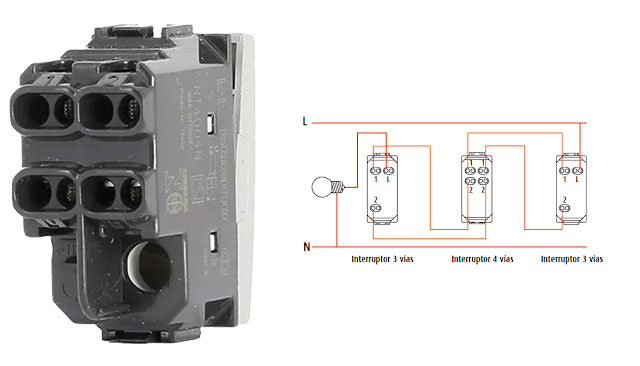

- 1 interruptor cruzado (también llamado conmutador intermedio).
- Cableado adecuado (fase, retorno y líneas viajeras).
- Una lámpara o punto de luz a controlar.
¿Cómo funciona el circuito conmutado y cruzado?
El funcionamiento de este sistema se basa en interrumpir o cerrar el paso de corriente eléctrica a través de diferentes caminos, controlados por los interruptores.

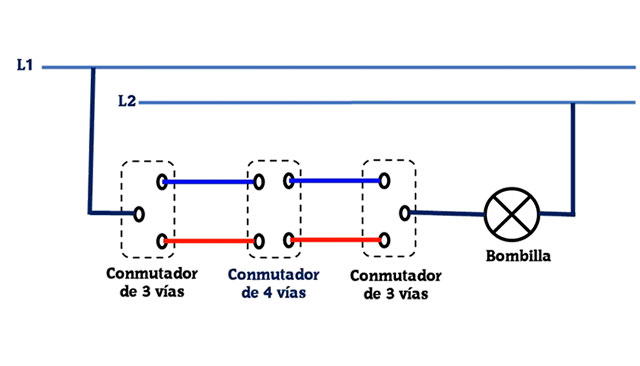

El esquema es así:
- El primer interruptor conmutado se conecta a la fase.
- Desde este salen dos cables llamados viajeros, que van hacia el interruptor cruzado.
- Del cruzado salen otros dos viajeros que se conectan al segundo interruptor conmutado.
- Desde ese último interruptor sale el cable de retorno hacia la lámpara.
- Finalmente, el otro polo de la lámpara se conecta al neutro.
Este sistema permite encender y apagar la luz desde cualquiera de los tres interruptores, sin importar el estado de los otros dos.
¿Dónde se utiliza este tipo de instalación?
- Dormitorios: encender desde la puerta o desde ambos lados de la cama.
- Pasillos largos: encender desde ambos extremos y un punto intermedio.
- Escaleras de varios descansos.
¿Puedo usar más de un interruptor cruzado?
Sí. Puedes añadir más cruzados entre los conmutadores para controlar desde más de tres puntos.
¿Cómo lo buscan los usuarios esta información?
Algunas formas comunes en que las personas buscan este contenido incluyen:
- cómo encender una luz desde tres puntos
- circuito para prender una luz desde 3 lugares
- conexión de luz con conmutador y cruzado
- esquema para encender luz desde la entrada y cama
- instalación eléctrica con tres interruptores
- como conectar conmutador de 3 posiciones
- tres interruptores para una luz
- conbmutador triple esquema
¿Necesitas ayuda profesional?
Si este tipo de instalación te parece complicada o prefieres asegurarte de que todo quede bien hecho y sin riesgos, no dudes en llamarnos. En nuestra empresa contamos con electricistas calificados y con experiencia, listos para ayudarte con instalaciones seguras y eficientes.
Ofrecemos servicio de electricista a domicilio en Lima, ideal para resolver cualquier necesidad eléctrica en tu hogar. ¡Contáctanos y deja tu instalación en manos expertas!
